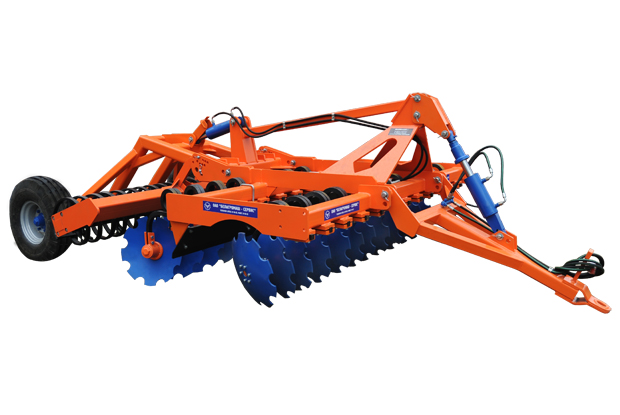

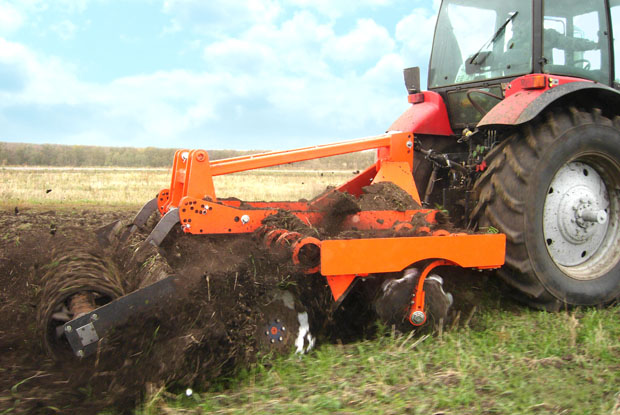

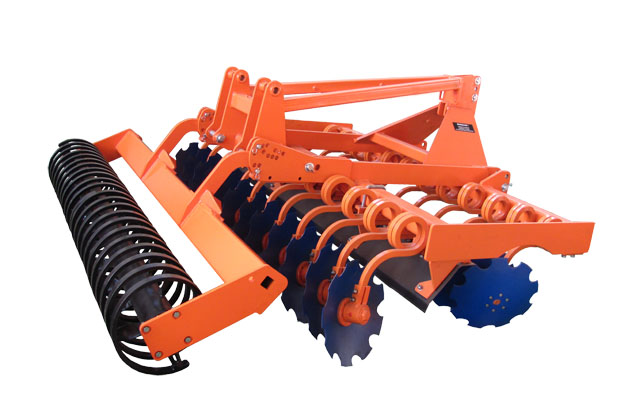

Дисковый мульчировщик ДМ-3х2ПН с 2-х рядным расположением рабочих органов на индивидуальных спиральных стойках предназначен для подготовки почвы под посев травянистых и злаковых культур, а также для уничтожения сорняков и измельчения пожнивных остатков без предварительной вспашки.
ДМ-3х2ПН выполняет следующие операции:

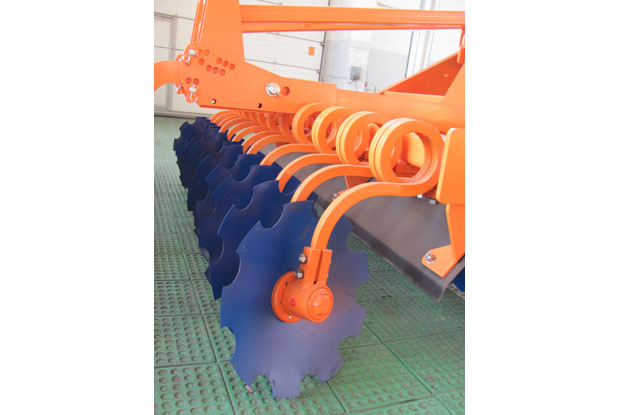

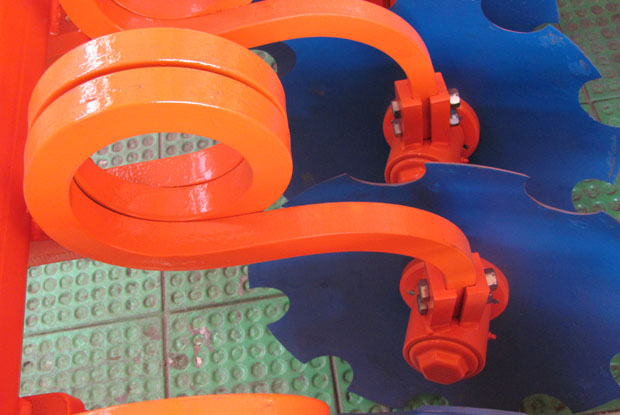

Нестандартное расположение каждого диска на индивидуальной спиральной стойке способствует улучшению агротехнических показателей обработки почвы, а также снижению тягового усилия трактора и ГСМ. Установка дисков на индивидуальных спиральных стойках исключает забивание междисковых пространств растительными остатками и отпадает необходимость применения в конструкции чистиков.

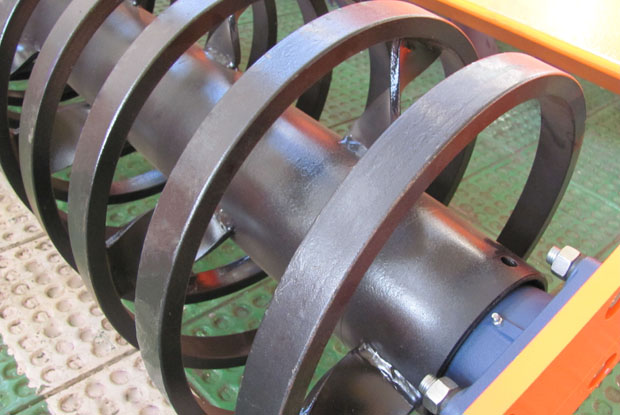

Спиральные катки обеспечивают точность глубины обработки до 1 см с одновременным выравниванием и прикатыванием почвы.

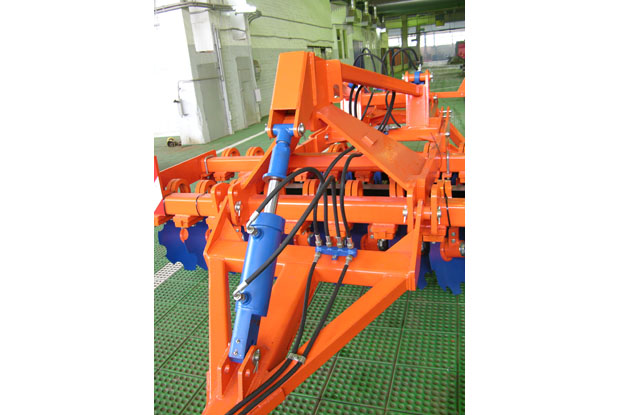

Гидравлическая система позволяет комбинированное плавное управление гидроцилиндрами сцепки и ходовой тележки при различных манипуляционных действиях.

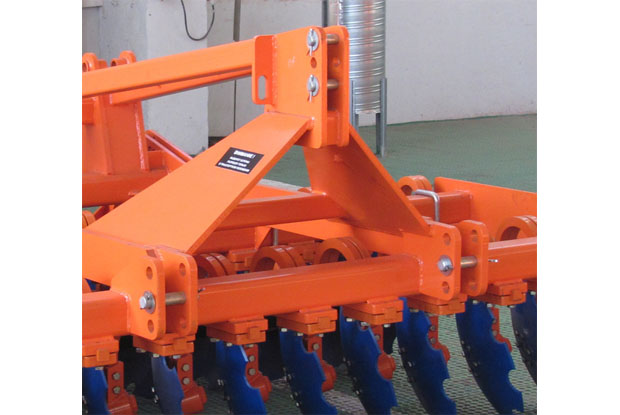

Конструкция дискового мульчировщика ДМ-3х2 дает возможность его эксплуатации в навесном (ДМ-3х2Н) и полуприцепном (ДМ-3х2 ПН) вариантах.

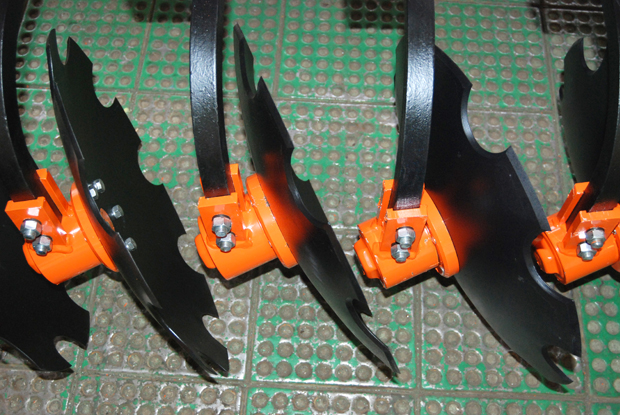

Дисковый мульчировщик ДМ-3х2 «А» комплектуется новым режущим узлом, который обеспечивает бесперебойную работу агрегата в течение всего гарантийного срока эксплуатации и не требует дополнительного времени на обслуживание. Диск устанавливается на оси необслуживаемого подшипникового узла. Его обратное расположение с наружной стороны ступицы позволяет снизить осевую нагрузку на крепление оси диска, а также снизить степень риска забивания междискового пространства.
Агрегат предназначен для работы на всех почвах с влажностью не более 23%, уклоном поверхности поля не более 10°, твердостью почвы в обрабатываемом слое не более 3,5 Мпа.
Не допускается применение мульчировщика на почвах, на которых имеются пни, корни деревьев и засоренность каменистыми включениями в объёме более 0,5%, размером до 100 мм.
Исполнение и категория в части воздействия климатических факторов внешней среды соответствуют ГОСТ 15150-69 исполнению У, категории размещения 1. Мульчировщик ДМ-3х2ПН агрегатируется с тракторами класса 2 мощностью не менее 150 л.с. ( номинальное тяговое усилие 2 тс), оснащенными раздельно-агрегатной гидросистемой с рабочим давлением не менее 16 МПа.
Наименование показателя |
Единица измерения |
Значение показателя |
||
ДМ-3х2ПН |
ДМ-3х2Н | ДМ-3х2А | ||
Тип агрегата | полуприцепной | навесной | полуприцепной | |
Производительность за 1 час основного времени не менее |
га/час
|
3,6 | 3,6 | 3,6 |
Рабочая скорость движения |
км/ч | 12...18 |
12...18 | 12...18 |
Транспортная скорость движения | км/ч | 25 | 25 | 25 |
Рабочая ширина захвата |
м | 3 | 3 | 3 |
Глубина обработки за один проход по стерне |
см | 12 | 12 | 12 |
Масса конструкционная(с катками) |
кг | 3100 |
2500±30 | 3325 |
Удельная нагрузка на один диск |
кг | 110 | 111 | 111 |
Угол атаки дисков(в режущих узлах) |
град | 20 | 20 | 20 |
Количество рабочих органов (дисков) |
||||
- в одном ряду |
шт
|
12 | 12 | 12 |
- всего |
шт
|
24 | 24 | 26 |
Диаметр рабочих органов(дисков) |
мм
|
560...610 | 560...610 | 560...610 |
Расстояние между следами дисков в плане |
мм
|
125
|
125 | 125 |
Количество рядов дисков |
шт | 2 |
2 |
2 |
Рассояние между рядами дисков |
мм | 1020 |
1020 |
1020 |
Габариты в транспортном положении: | ||||
- ширина
|
мм
|
3000
|
3000 | 3500 |
- высота
|
мм
|
1950
|
1950 | 1950 |
- длина
|
мм
|
6080
|
3100 | 6080 |
Дорожный просвет |
мм | 400 |
400 |
400 |
Установенная наработка за сезон не менее |
га | 850 | 850 | 850 |
Срок эксплуатации |
лет | 5 | 5 | 5 |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ: | ||||
Удельный расход топлива, не более |
кг/га | 6,7 | 6,7 | 6,7 |
Коэффициент использования сменного времени, не менее |
- | 0,75 | 0,75 | 0,75 |
Коэффициентготовности с учетом организационного времени, не менее |
- | 0,98 | 0,98 |
0,98 |
Наработки на отказ, не менее |
часов | 150 | 150 | 150 |
Забивание, залипание рабочих органов |
не допускается |
не допускается | не допускается | |
ПОКАЗАТЕЛИ КАЧЕСТВА ВЫПОЛНЕНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОБРАБОТКИ ПОЧВЫ: | ||||
Гребнистость поверхности почвы не более |
см | 4 | 4 | 4 |
Крошение почвы, не менее, размер комков не более 25мм |
% | 90 | 90 | 90 |
Уничтожение сорняков, не менее |
% | 100 | 100 |
100 |
Измельчение пожнивных остатков(для крупностебельных культур) |
% | 60 | 60 | 60 |
Полнота заделки растительных остатков |
% | 100 | 100 | 100 |
Агрегатирование с тракторами класса 3 мощностью не менее 150 л.с. |
