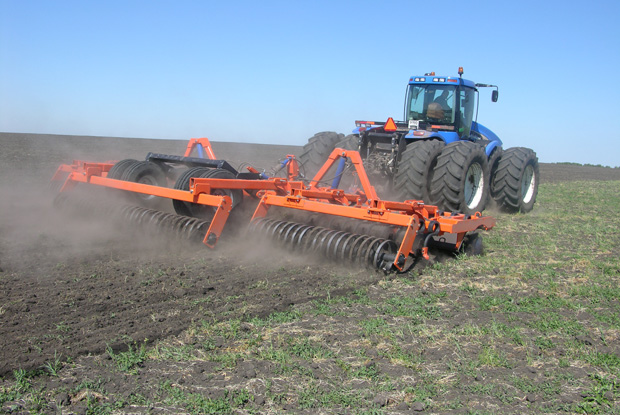

Дисковый мульчировщик с 2-х рядным расположением рабочих органов (дисков) ДМ-9х2 (в дальнейшем - мульчировщик) - предназначен для рыхления и подготовки почвы под посев, уничтожения сорняков и измельчения пожнивных остатков, для предпосевной подготовки почвы без предварительной вспашки и обработки почвы после уборки толстостебельных и пропашных культур.

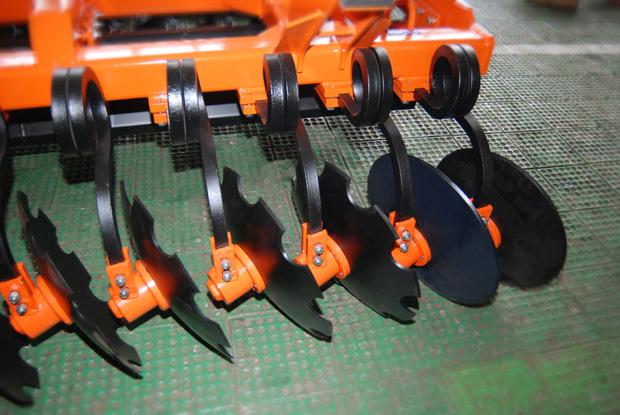

Нестандартное расположение каждого диска на пружинной стойке способствует улучшению агротехнических показателей обработки почвы, а так же снижению тягового усилия трактора.

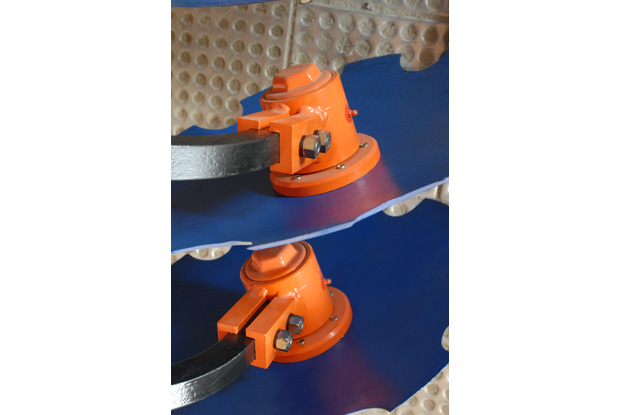

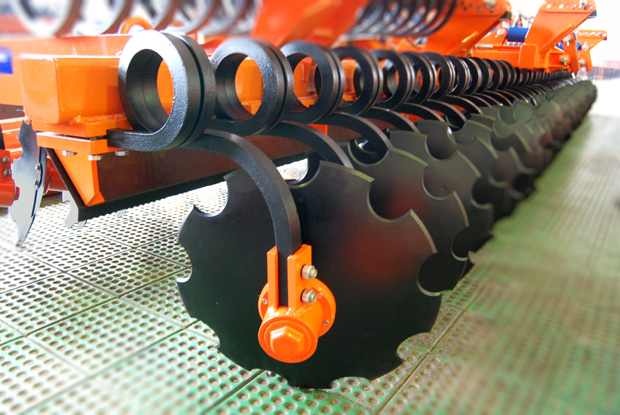

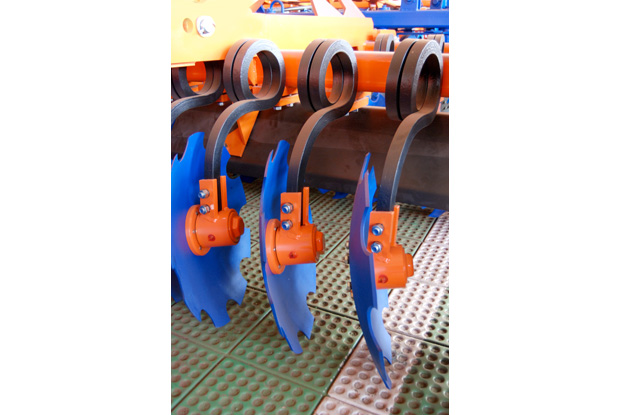

Отличительная особенность ДМ-9х2 «А» в том, что крепление дисков осуществляется с выпуклой стороны к подшипниковому узлу на индивидуальных пружинных стойках, что исключает забивание междисковых пространств растительными остатками и создаёт эффект самоочищения при встряхивании и колебаниях стойки.

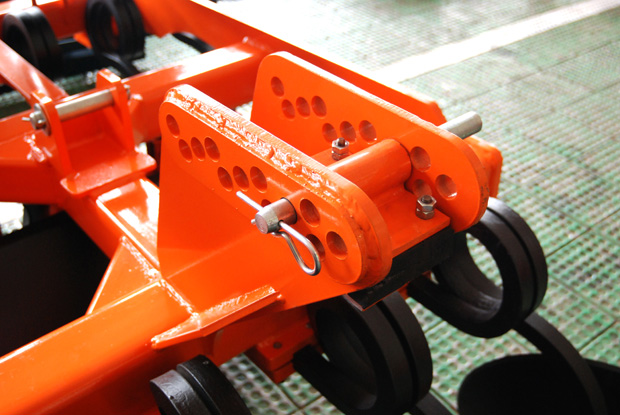

Гидравлическая система позволяет комбинированное управление гидроцилиндрами подъема и опускания боковых рам, сцепки и ходовой тележки при различных манипуляционных действиях.
Мульчировщик предназначен для работы на всех почвах с влажностью не более 30%, уклоном поверхности поля не более 10°, твердостью почвы в обрабатываемом слое не более 3,5 МПа. Мульчировщик предназначен для работы на разных типах почв, с каменистыми включениями размером не более 100 мм.
Исполнение и категория в части воздействия климатических факторов внешней среды соответствуют ГОСТ 15150-69 исполнению У, категории размещения 1.
Мульчировщик ДМ-9х2 агрегатируется с тракторами класса 6 мощностью от 350 л.с. до 450 л.с., оснащенными раздельно-агрегатной гидросистемой.
Наименование показателя |
Единица измерения |
Значение показателя |
|
ДМ-9х2 |
ДМ-9х2"А" | ||
Тип агрегата | прицепной |
||
Производительность за час основного времени, не менее |
га/час
|
10,8 | 10,8 |
Рабочая скорость движения |
км/час
|
12...15 | 12...18 |
Транспортная скорость не более |
км/час
|
20 | 20 |
Рабочая ширина захвата |
м
|
9 | 9 |
Глубина обработки за один проход по стерне ,не более |
см
|
12 | 12 |
Масса конструкционная | кг | 7200 | 9000 |
Удельная нагрузка на один диск |
кг
|
100
|
100 |
Угол атаки дисков (в режущих узлах) |
град.
|
20
|
20 |
Количество рабочих органов (дисков): | |||
- в одном ряду
|
шт.
|
36
|
37 |
- всего
|
шт.
|
72
|
74 |
Диаметр рабочих органов (дисков) |
мм
|
560
|
560 |
Расстояние между следами дисков в плане |
мм
|
125
|
125 |
Количество рядов дисков |
шт.
|
2
|
2 |
Расстояние между рядами дисков |
мм
|
1400
|
1400±10 |
Габариты в транспортном положении: | |||
- ширина
|
мм
|
5590±50
|
5590±50 |
- высота
|
мм
|
3800±50
|
3800±50 |
- длина
|
мм
|
6833±50
|
6833±50 |
Дорожный просвет |
мм
|
405
|
405 |
Обслуживающий персонал |
чел
|
механизатор | механизатор |
Установленная наработка за сезон, не менее |
га
|
4000
|
4000 |
Срок эксплуатации |
лет
|
5
|
5 |
ПОКАЗАТЕЛИ ТЕХНОЛОГИЧНОСТИ:
|
|||
Удельный расход топлива, не более |
кг/га
|
5,5
|
5,5 |
Коэффициент использования сменного времени, не менее |
-
|
0,75
|
0,75 |
Коэффициент готовности с учетом организационного времени, не менее |
-
|
0,98
|
0,98 |
Наработки на отказ, не менее |
часов
|
100
|
100 |
Забивание, залипание рабочих органов |
не допускается
|
не допускается
|
|
ПОКАЗАТЕЛИ НАДЕЖНОСТИ:
|
|||
Крошение почвы, не менее (размер комков не более 50 мм) | % |
80
|
80 |
Уничтожение сорняков, не менее | % |
100
|
100 |
Гребнистость поверхности почвы не более |
см |
3
|
3 |
Измельчение пожнивных остатков крупностебельных культур до размера 60-100 мм (за два прохода), не менее |
%
|
65
|
65 |
Понота заделки растительных остатков |
%
|
50
|
50 |
Агрегатирование с тракторами класса 6 т мощностью 375-450 л.с. |
